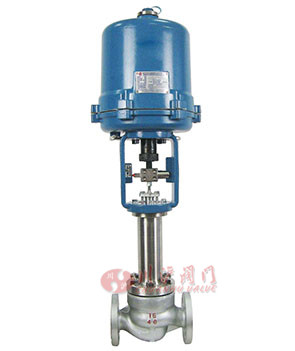

電動波紋管調節閥 / Electric bellows control valve
產品說明 (Valve Description)：
電動波紋管調節閥是波紋管密封式調節閥，對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。調節閥可選普通型電動執行器和防爆型電動執行器，接收4-20mA或者1-5VDC控制信號，實現對閥門開度大小的控制，從而實現對管道介質壓力、流量、溫度、液位保持在給定值。
點擊進入電動波紋管調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
電動波紋管調節閥是波紋管密封式調節閥，對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。調節閥可選普通型電動執行器和防爆型電動執行器，接收4-20mA或者1-5VDC控制信號，實現對閥門開度大小的控制，從而實現對管道介質壓力、流量、溫度、液位保持在給定值。
點擊進入電動波紋管調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
執行機構：普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用：應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等
基本參數 (Valve Parameters)
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允許壓差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器 | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 指標值 | ||
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
連接尺寸 (Valve Connection Size)
| 公稱 通徑 DN |
結構長度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 高溫型 | 低溫型 | 波紋管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
